Vytyčení rodinného domu

Vytyčení rodinného domu (RD) je geodetické vyznačení tvaru, polohy a výšky objektu v terénu.

Vytyčením RD se rozumí:

1) Vytyčení prostorové polohy stavby:  provádí se na základě schváleného projektu podle výkresu koordinační situace - na tomto výkresu je nakreslený RD ve finálním rozměru (stěna RD s omítkou a pokud je tak i se zateplením). Na tomto výkresu jsou uvedeny vzdálenosti stěn domu od hranic pozemku, popř. od jiných objektů (sousední RD, kraj cesty).

2) Vytyčení tvaru stavby: provádí se na základě schváleného projektu podle výkresu základů, nebo výkresu 1. nadzemní podlaží (1.NP). Dle požadavků investora nebo stavební firmy, která dům staví se v terénu vytyčí tvar RD - buď rozměr základové desky, nebo rozměr 1. nadzemního podlaží - jak je libo:)

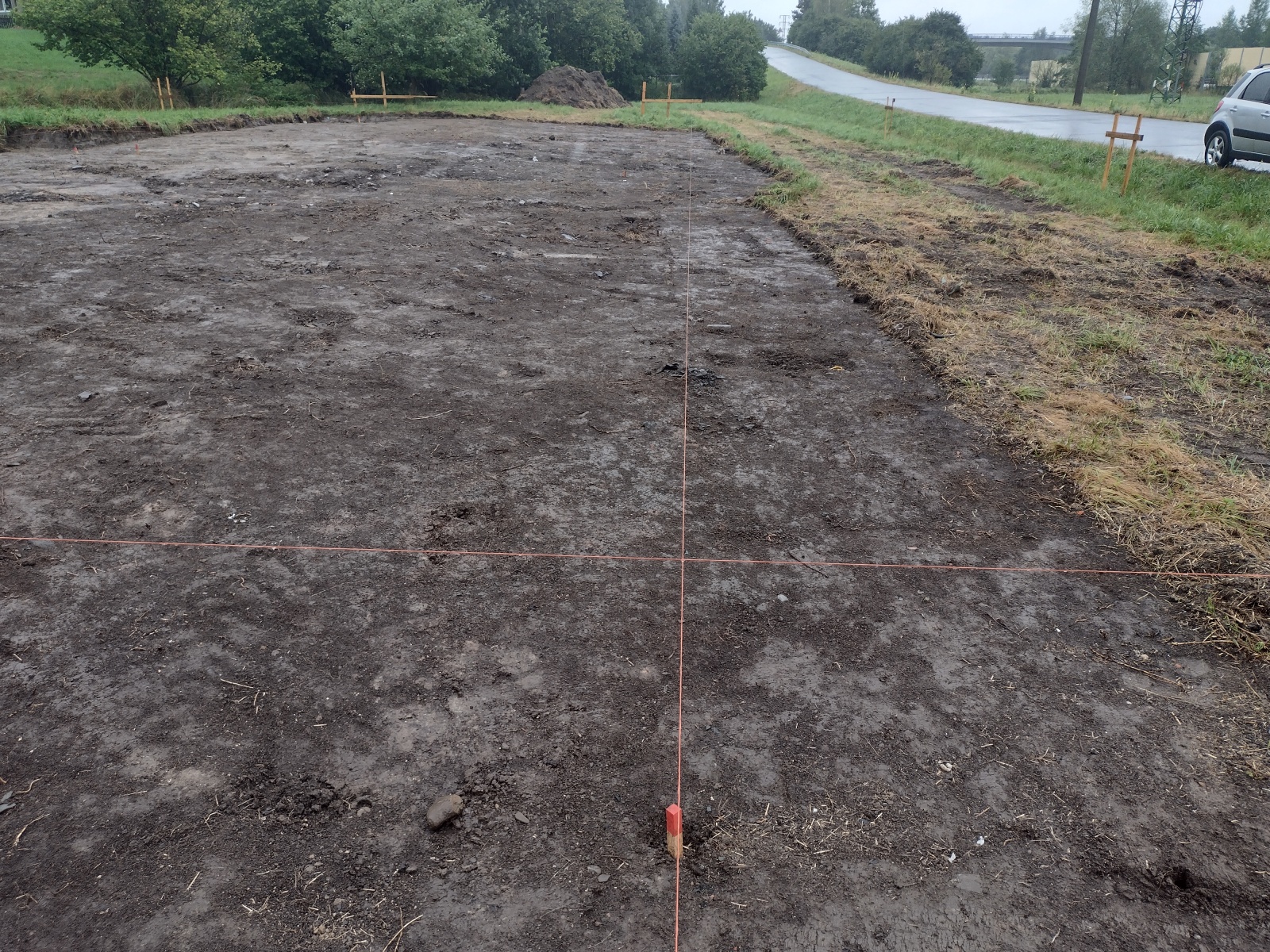

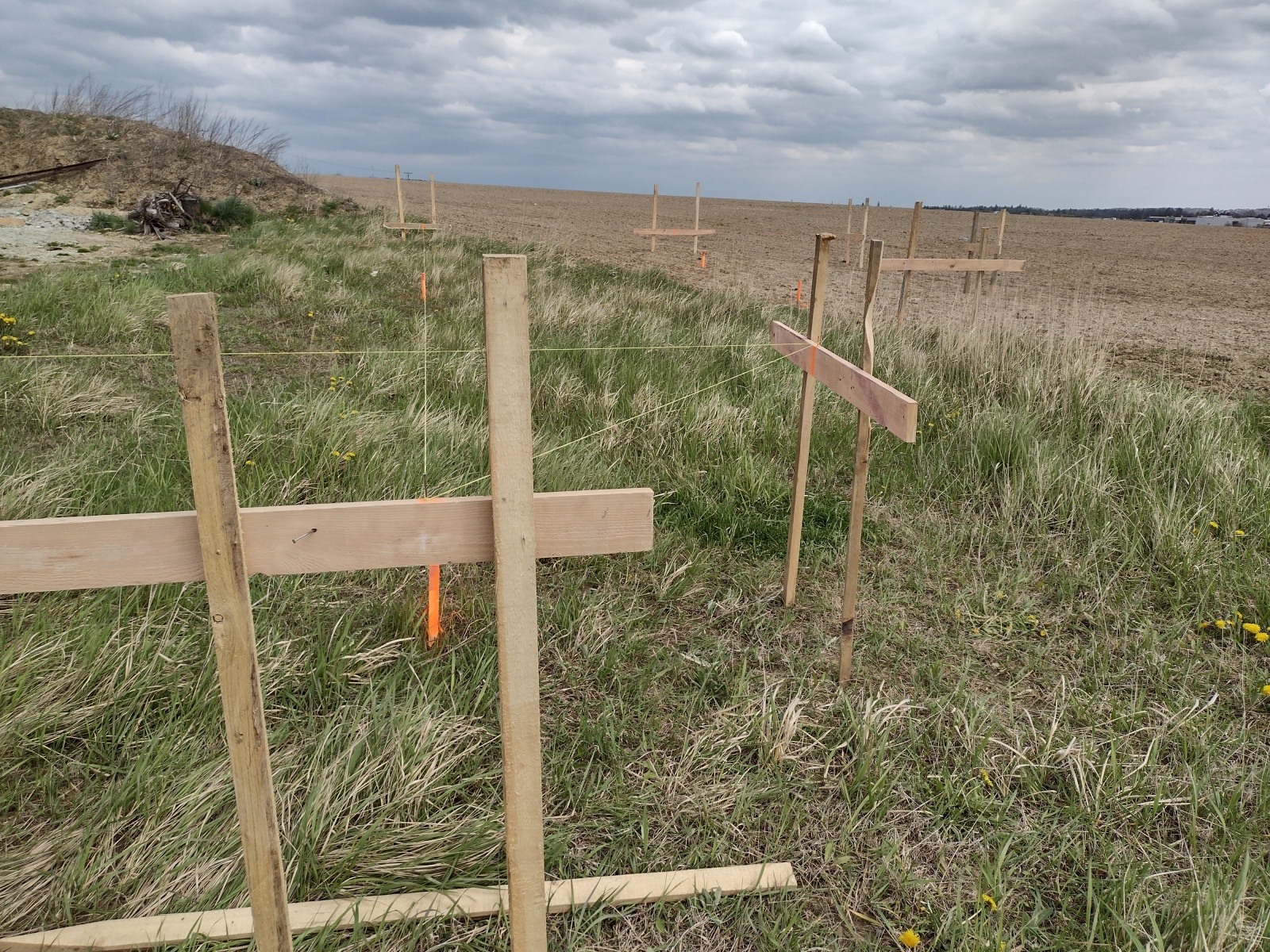

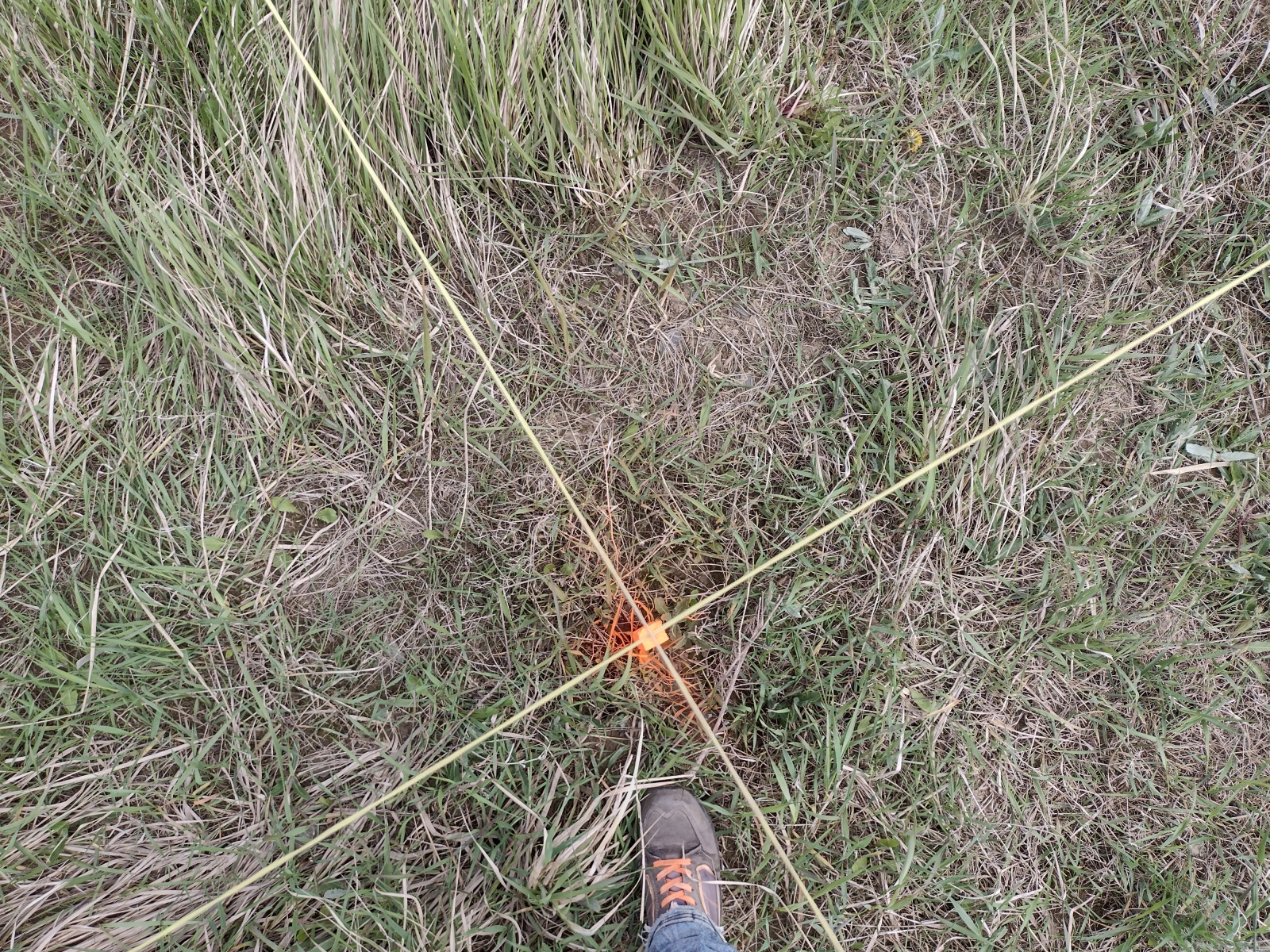

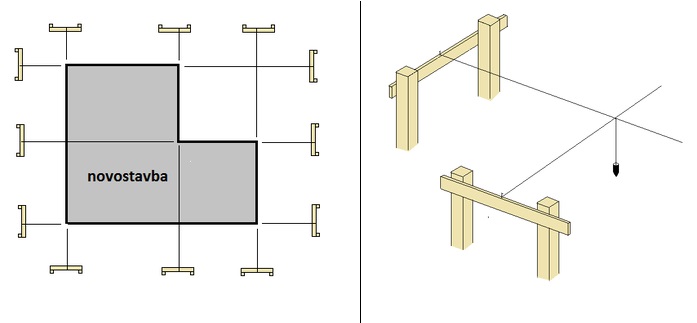

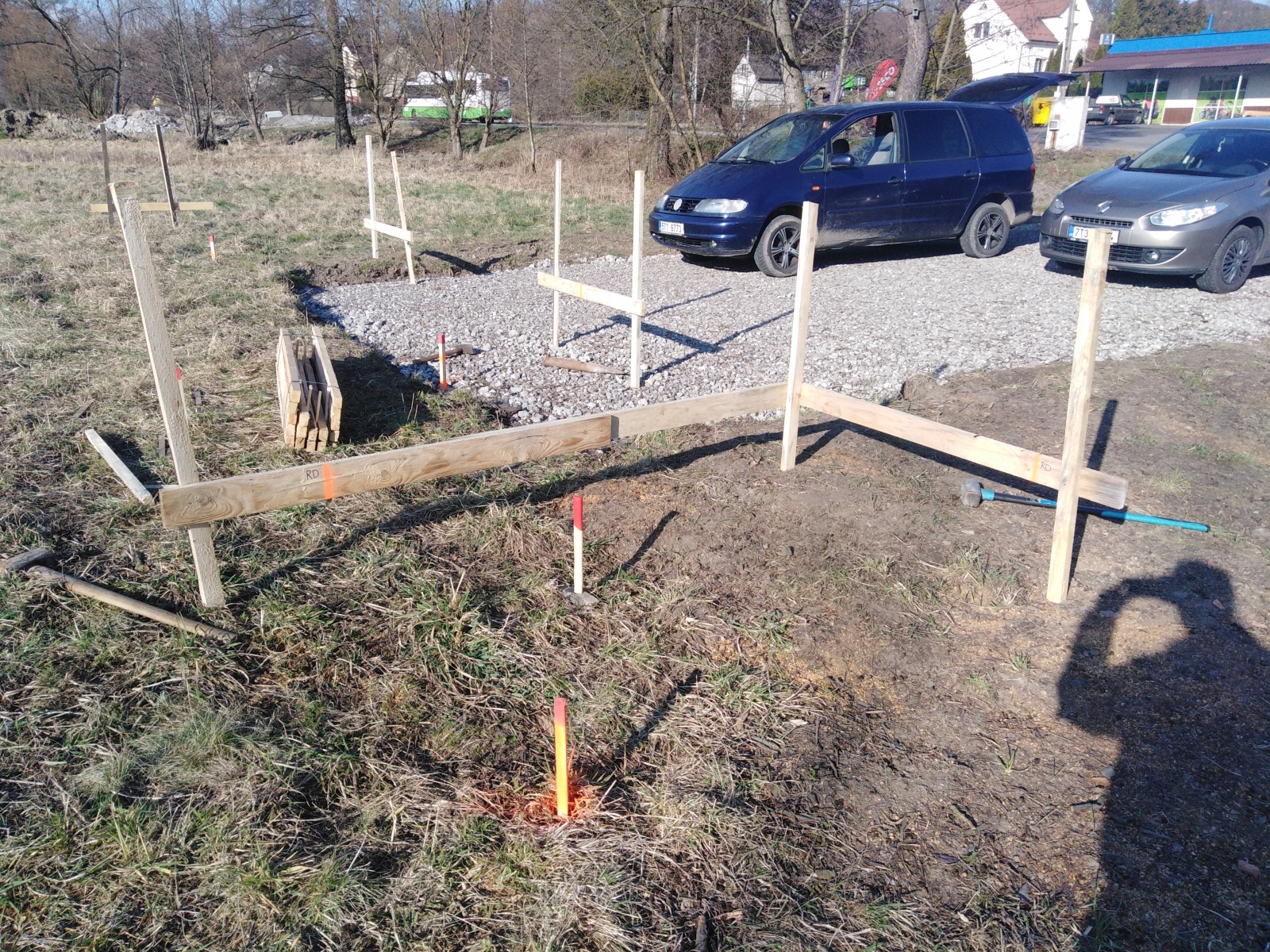

Vytyčené rohy budoucího domu se stabilizují dřevěným kolíkem a zajistí se tzv. stavební lavičkou.  Stavební lavičky slouží k fixaci vytyčených směrů a výšek. Umísťují v určité vzdálenosti od budovaného objektu, aby nebyly poškozeny stavební činností (1,5 - 5m od rohu RD). Výška desky je ve výšce +/- 0 = podlaha budoucího domu. Samozřejmě se deska může dát do jakékoliv výšky (+ 0.5m, + 1m, -1 m).            V desce je hřebíček, nebo vrut, na který se naváže provázek - ten představuje stěnu zákl. desky, nebo zdiva.

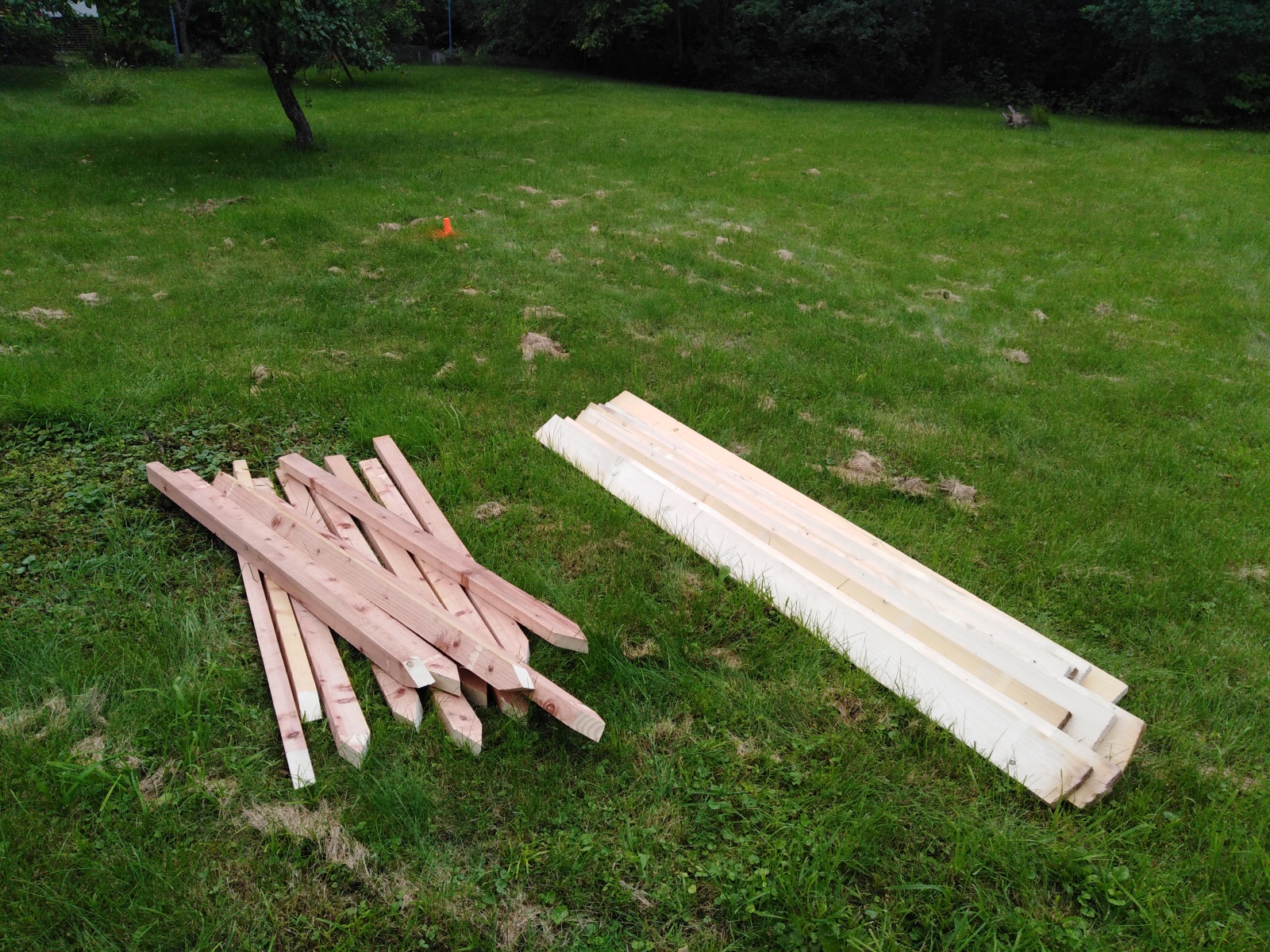

Na stavební lavičky se používá obyčejné smrkové dřevo, které koupíte v hobbymarketu - dřevené kůly a stavební latě. Milovníci adrenalinu rádi používají staré skříně nebo palety - děkuji, nechci:)              Pokud dřevo nemáte, nebo se Vám nechce shánět - zajistím.

Stavební lavičky slouží pro výkopy základových pásů, pro stavbu bednění na zákl. pásech, nebo pro stavbu první řady cihel 1.NP (pokud přežijou:)

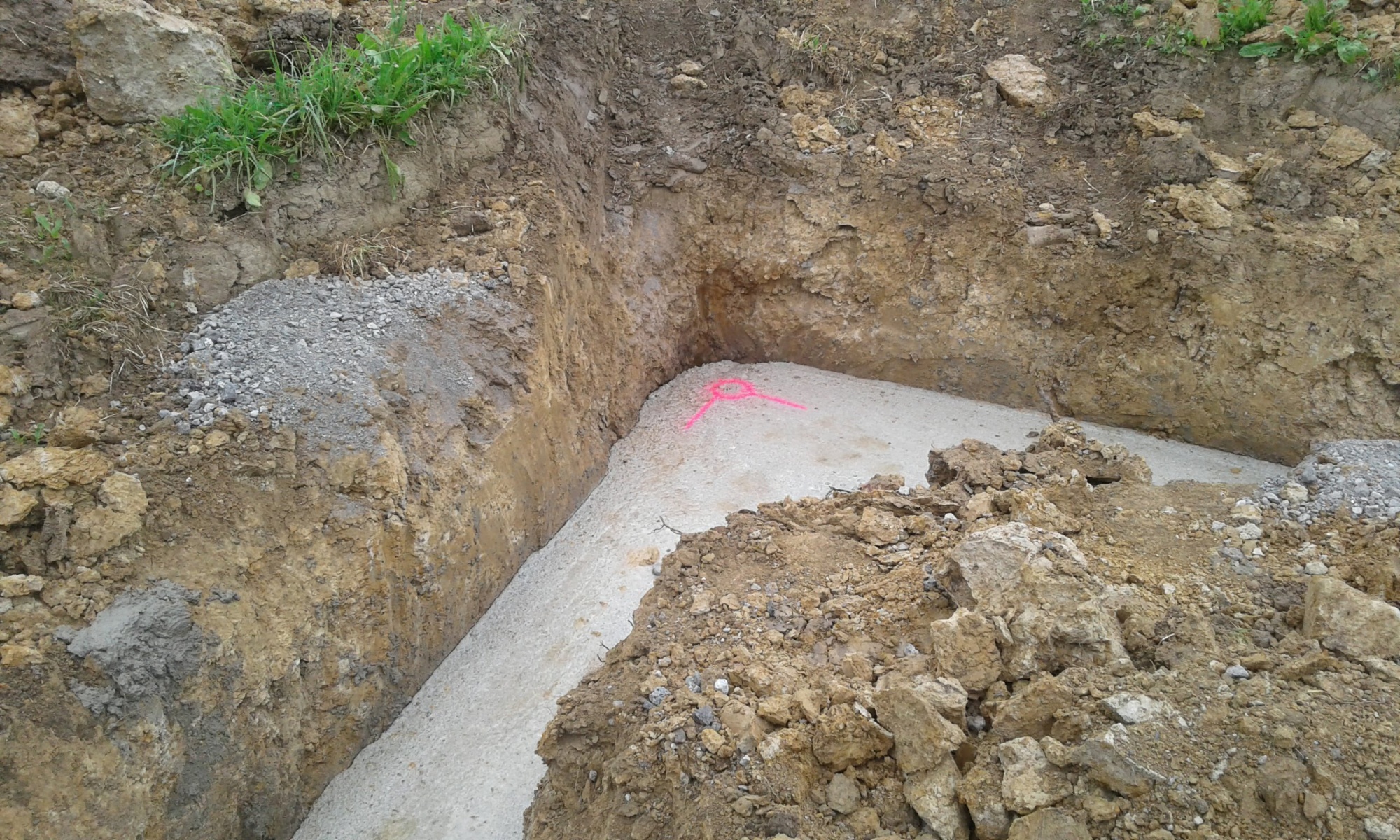

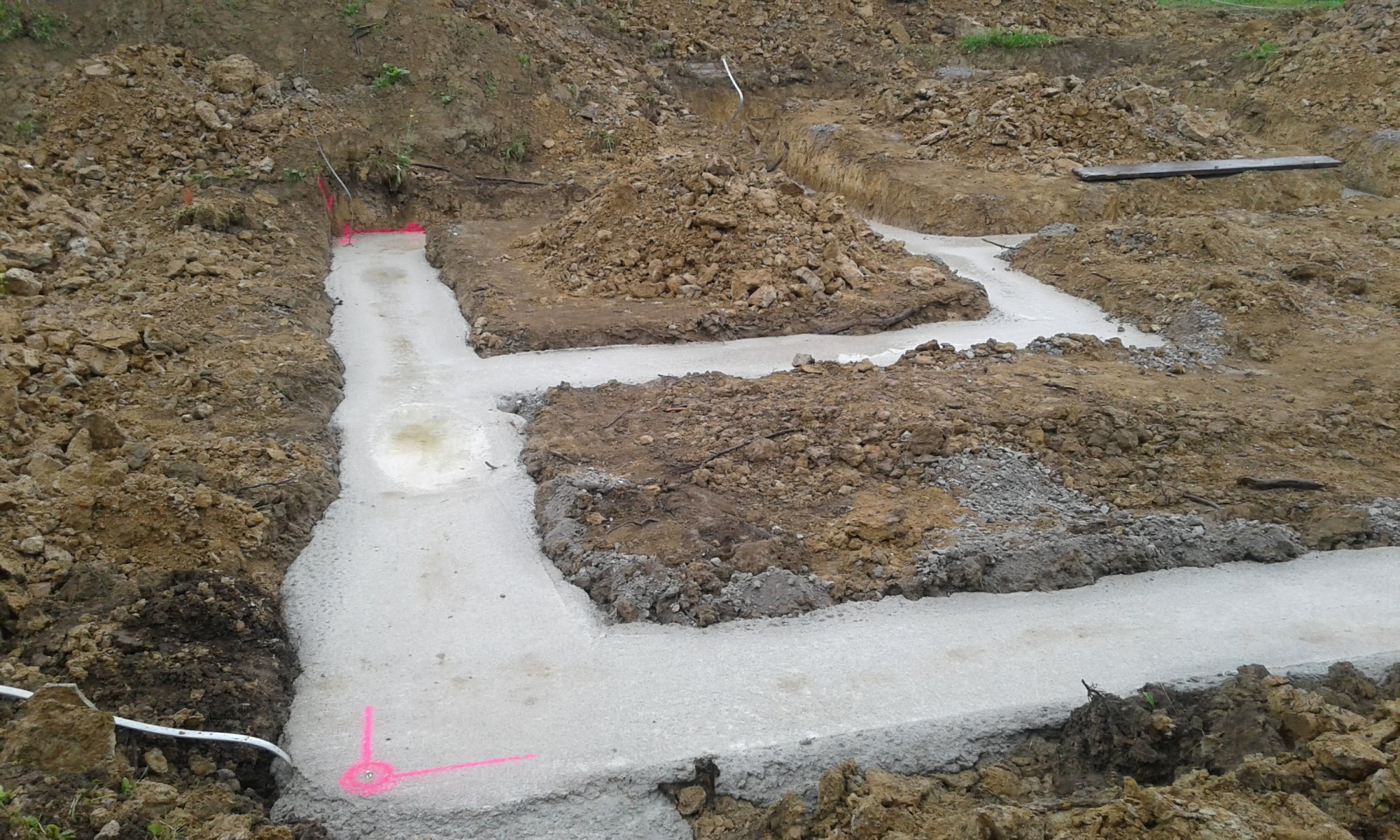

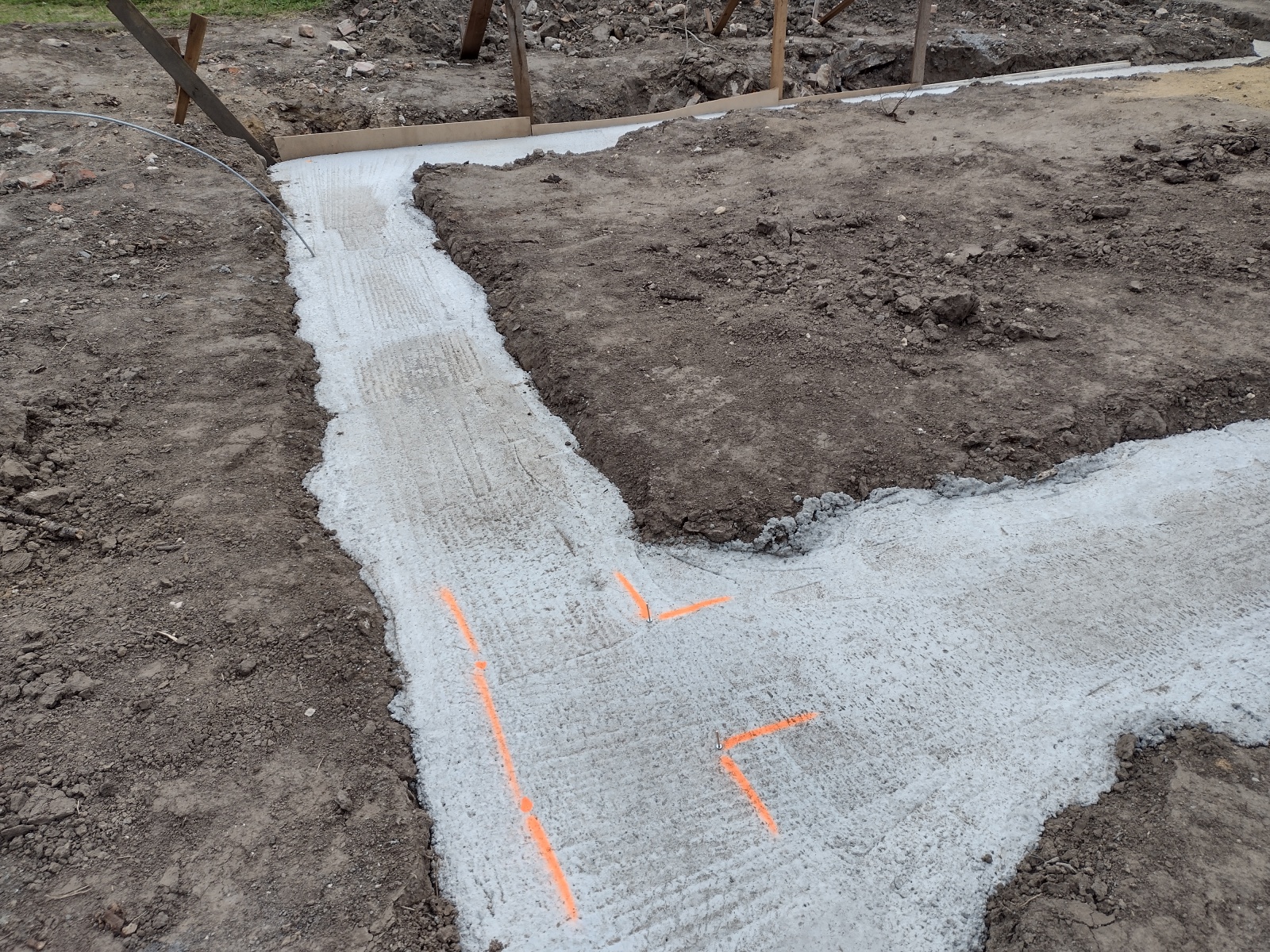

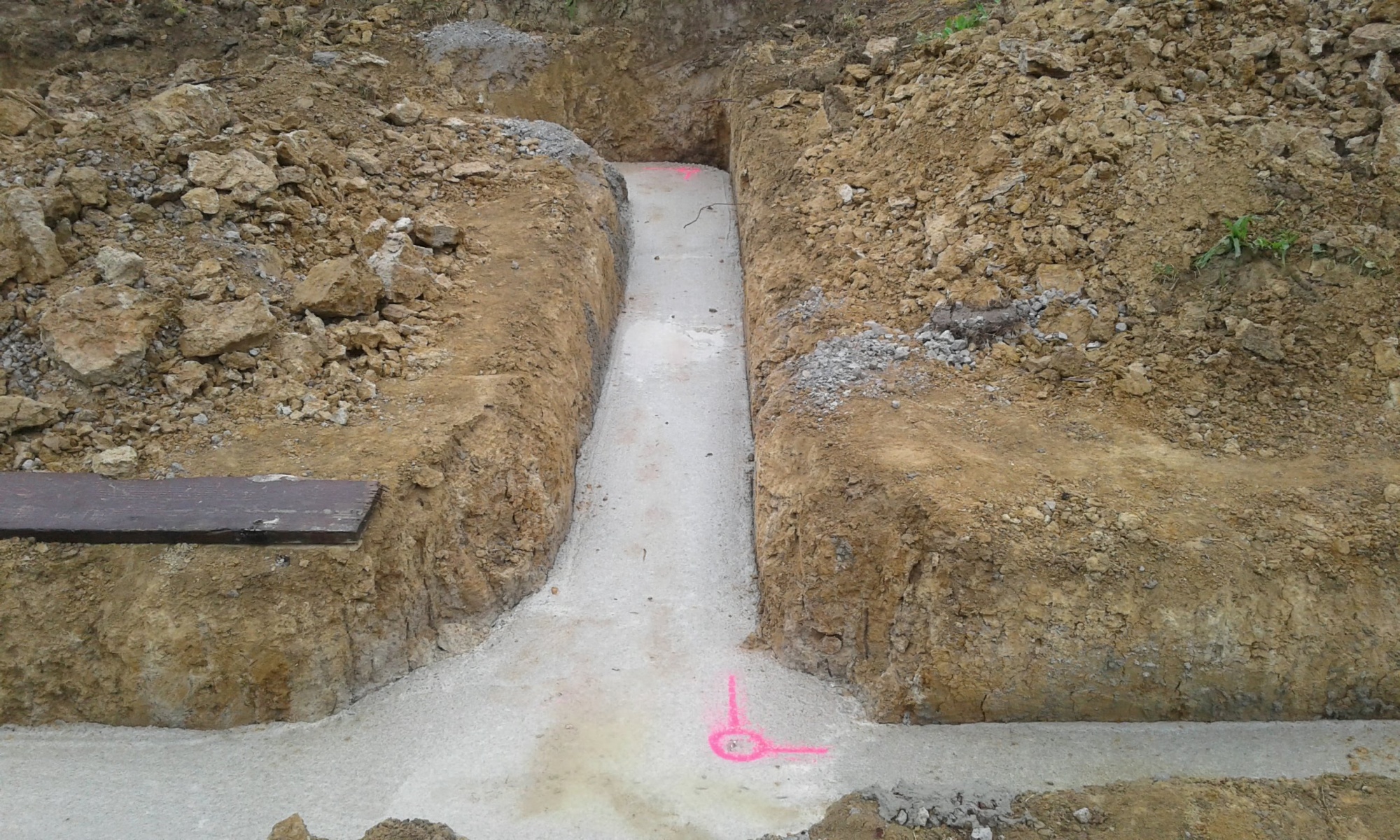

Jako doplněk k vytyčení stavby nabízím vytyčení rohů do podkladního betonu - viz. fotogalerie. Jde o vytyčení stejných bodů při prvním vytyčení, ale do základových pásů. Odpadne Vám provažovaní vodováhou, nebo olovnící ten průsečík provázků do zakl. pásů. Při tvaru domu obdélník to nemusí být problém, při slozitějším tvaru nemusíte mít v rozích pravé úhly. Provázky se ve větru chvějí, někdy nejsou provázky ve stejné výšce, někdo není tak šikovný atd...

nebo: RD vytyčíme a rohy zajistíme jen pomocí kolíků s hřebíčkem - žádné stavební lavičky. Podle těch kolíků se vykopou základové pásy a já přijedu podruhé a do zákl. pásů vytyčím rohy RD.

Při vytyčení RD si můžete objednat i ostatní věci z projektu např. vytyčení přijezdové cesty, vytyčení přípojek, nebo kontrolu hranic.

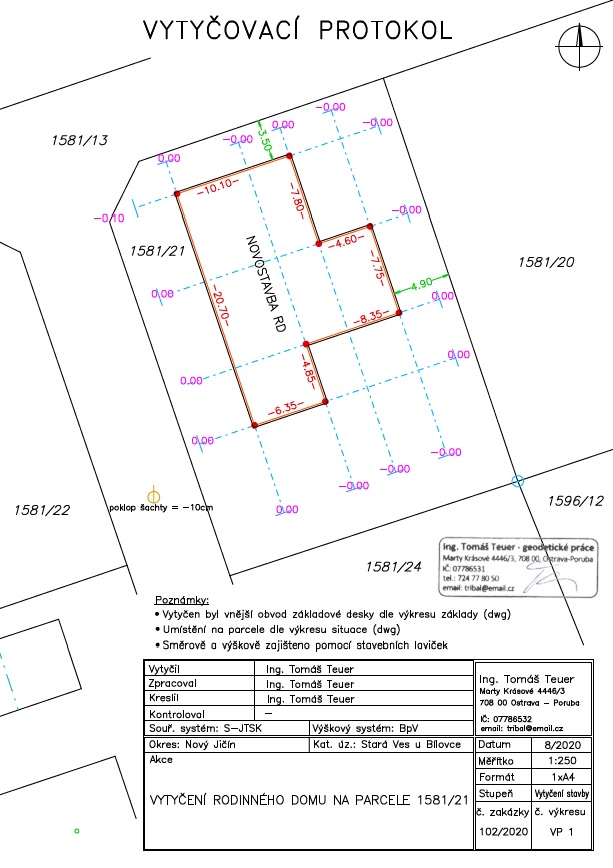

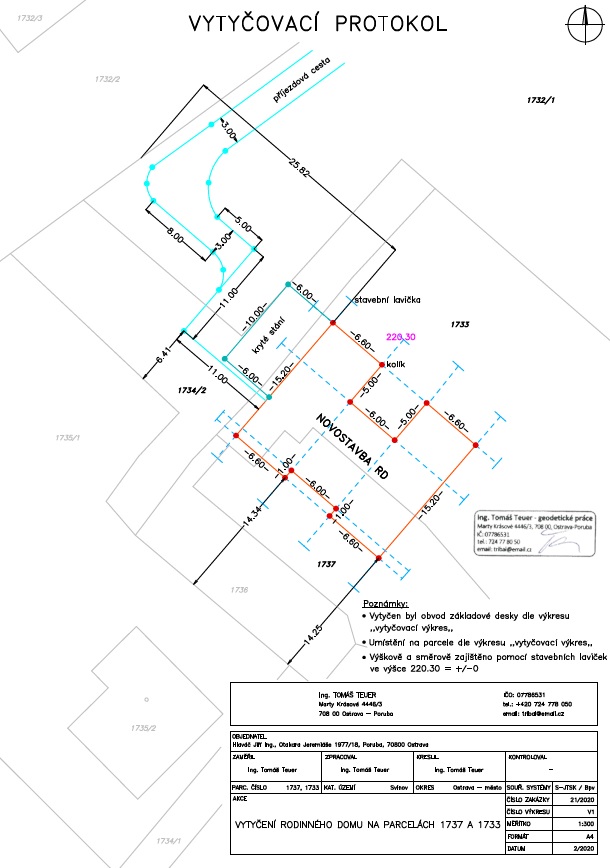

Po vytyčení dostanete VYTYČOVACÍ PROTOKOL - potřebný protokol k budoucí kolaudaci RD.
